- 0 - 1 200 (kg)
- 0 - 12 660 (mm)
- 0 - 14 500 (mm)

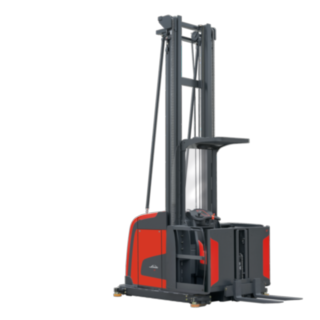

Product Overview V modular
Modulär truck som siktar högt
Maxa plockningskapaciteten på alla höjder
Den höglyftande plocktrucken V modular plockar på upp till 14,5 meters höjd och har en lastkapacitet på upp till 1 200 kilo, beroende på modell. Den vibrationsdämpade hytten, det låga insteget och den ergonomiska höjden på gaffelräcket avlastar föraren och underlättar plockprocessen. De höga lyft- och körhastigheterna ger maximal plockningskapacitet. Lindes V modular finns i två utföranden: På versionen med extralyft plockar föraren från hytten och ställer varorna på pallen som alltid är positionerad på ergonomisk höjd. Versionen med hytt är öppen framtill och gör så att föraren kan stå på den säkert fixerade pallen och plocka varan därifrån. Det modulära utförandet gör det möjligt att anpassa V modular exakt efter den specifika användningen. Användarna kan välja mellan olika chassibredder, batteristorlekar, stativvarianter och hyttutföranden.
Egenskaper
Säkerhet
För att förflytta V modular måste föraren hålla i de sensorövervakade reglagen med båda händerna och samtidigt aktivera dödmansbrytaren med foten. Det gör det i stort sett omöjligt att hantera trucken på fel sätt och ökar förarens säkerhet avsevärt. Från och med en höjd på 1,2 meter lyfter trucken dessutom inte hytten högre om de elektriska sidoräckena inte är stängda. Nödsänkningsventilen under den bakre luckan är lätt att nå vid en eventuell riskfylld situation. V modular kan även utrustas med olika stödsystem som tillval: Med Aisle Safety Assistant kan man definiera kör- och lyftstopp för att undvika kollisioner med infrastrukturen. Det mobila personskyddssystemet övervakar körsträckan och stoppar trucken om personer eller hinder upptäcks. Systemet Linde System Control beräknar den återstående lastkapaciteten för lyfthöjden och varnar föraren om det finns risk för överlast. När trucken används i breda gångar ser belysningslösningen Red Warning Lines (tillval) till att fotgängare och andra truckar håller ett tillräckligt avstånd till trucken.
- Tvåhandsmanövrering för ökad säkerhet
- Elektriska sidoräcken
- Red Warning Lines varnar fotgängare och andra truckar
- Ett mobilt personskyddssystem identifierar personer och hinder
- Linde System Control varnar för överlast vid lyft av last
- Nödsänkningsventil under den bakre luckan
- Kör- och lyftstopp kan förinställas med Aisle Safety Assistant
Ergonomi
Den breda hyttingången med lågt insteg gör det lättare att gå upp på trucken, och det låga räcket underlättar när varorna plockas upp och ställs ned. En mjuk golvmatta fångar upp vibrationer och förebygger trötthet hos föraren. I den generöst tilltagna förarhytten kan föraren arbeta bekvämt. Som tillval kan ett komfortskydd monteras på stativsidan av hytten. Det ger extra förvaringsutrymme för t.ex. papperskorg och sträckfilm. Föraren kan luta sig mot Lindes patenterade ergorulle, vilket är avslappnande för musklerna. Manöverpanelen på V modular kan efter behov placeras på stativsidan, lastsidan eller på båda sidorna. Via displayen har föraren alltid koll på viktiga parametrar som hastighet, lyfthöjd, återstående lastkapacitet och styrutslag. Den visar även information om valbara system som Lindes lagernavigering. Som tillval kan trucken även utrustas med fällbara orderplockningsskydd som vinklas utåt när föraren lutar sig mot dem. Det gör det lättare att nå in i hyllan.
- Ergonomiskt utformade reglage
- Display med flera funktioner
- Rymlig förarplats
- Fjädermonterad hytt med vibrationsdämpande matta
- Lågt gaffelräcke
- Ergorulle att luta sig mot
- Fällbara orderplockningsskydd
Manövrering
V modular når varor på upp till 14,5 meters höjd och kommer upp i en hastighet på upp till 13 km/h, vilket maximerar omlastningskapaciteten i höglager. Höga lyfthastigheter och återstående lastkapaciteter samt en låg energiförbrukning gör trucken riktigt effektiv. Samtidigt garanterar ett nydesignat chassi och förbättrade lastarmar högre stabilitet och bästa möjliga manövrering. Linde erbjuder två triplexstativ till V modular: Standardversionen med frilyft passar framför allt för lager med vissa begränsningar, till exempel när det finns hyllor över transfergången. Varianten utan frilyft gör att det går snabbare att lyfta eftersom hastigheten inte behöver reduceras vid stativövergången. Förutom standardutförandet med extralyft finns V modular även med pall som går att gå på: Gafflarna är monterade på en tillsatslyft på framkanten av förarkorgen. Hytten är öppen mot gaffelsidan så att föraren har enkel tillgång för plockning. Ett innovativt styrkoncept ser till att det blir en smidig övergång mellan alla körmanövrer och stativrörelser.
- Lyfthöjd för orderplockning upp till 14,5 meter
- Höga lyft- och körhastigheter
- Extra hög lastförmåga
- Två varianter av triplexstativet
- Möjligt med pall att gå på
- Innovativt styrkoncept
- Låg energiförbrukning
Service
Framdrivnings- och lyftmotorn på V modular är helt inkapslade. Det gör dem helt skyddade mot damm och smuts och nästintill underhållsfria, vilket förbättrar truckarnas tillgänglighet och drastiskt minskar kostsamma driftstopp. Hela designen har optimerats för att förenkla servicen: De viktiga komponenterna sitter bakom ett skydd där servicetekniker snabbt och lätt kan komma åt dem. Via en CAN-bussanslutning kan teknikern enkelt läsa av och kontrollera alla data på sin dator. För att det ska gå lättare att felsöka har alla smalgångstruckar från Linde samma diagnosanslutning.
- Underhållsfria kör- och lyftmotorer
- Lättåtkomliga servicekomponenter
- Inkapslade motorer skyddar mot damm
- CAN-bussgränssnitt

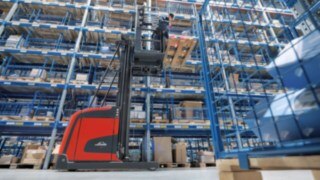

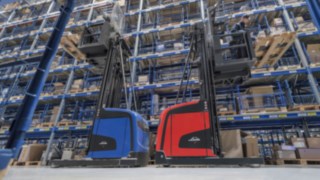

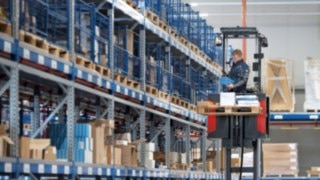

Filmer och foton
Teknisk data
Model | Lyftkapacitet/last | Lyft | Körhastighet, med/utan last | Vändradie | Gångbredd med pall 800 x 1200 längs gafflarna |
---|---|---|---|---|---|
V modular 48V Standard mast | 1,2 (t) | 8525 (mm) | 11 / 11 km/h | 2071 (mm) | 1380 (mm) |
V modular 48V Triplex mast | 1,2 (t) | 11160 (mm) | 13 / 13 km/h | 2316 (mm) | 1820 (mm) |
V modular 48V Triplex mast | 1,2 (t) | 12660 (mm) | 13 / 13 km/h | 2316 (mm) | 1820 (mm) |
Tillval
-
Personskyddssystem (PSA)
-
Linde System Control (LSC)
-
Manöverpanel och display
-
Triplexstativ utan frilyft
-
Fällbara orderplockningsskydd
-
Pall att gå på
-
Red Warning Lines
-
Aisle Safety Assistant
-
Lagernavigering
-
Batteribyte på sidan

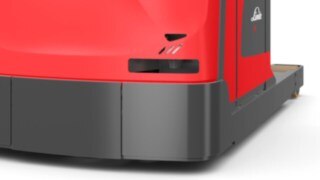

Personskyddssystem (PSA)
Enligt DIN 15185 detekterar laserskannern personer inom en säkerhetszon på nio meter framför och bakom trucken. Om en person detekteras hörs en varningssignal och trucken stannar av sig själv. Ytterligare två justerbara varningsfält möjliggör att hastigheten minskas redan innan säkerhetszonen nås och kan även användas för att säkert byta gångar.
Linde System Control (LSC)
Systemet ökar hanteringskapaciteten och säkerheten. I basversionen LSC Standard ser föraren den återstående lastförmågan baserat på lyfthöjden. Med kraftfullare LSC-versioner kan körhastigheten anpassas till den aktuella lastvikten.
Manöverpanel och display
Den ergonomiska manöverpanelen kan enligt önskemål monteras på lastsidan, stativsidan eller på båda sidorna. Manövreringslogiken är densamma oavsett vilken plats som valts. På manöverpanelens display visas tydligt all viktig information som tid, hastighet, lyfthöjd och styrutslag.
Triplexstativ utan frilyft
Linde har tagit fram två olika stativkoncept inom triplexområdet: Å ena sidan det beprövade standardutförandet med frilyft som passar extra bra för lager med vissa begränsningar, till exempel när det finns hyllor över transfergången. Å andra sidan en variant utan frilyft där hastigheten inte reduceras vid stativövergången, vilket gör att förarhytten kan lyftas snabbare.
Fällbara orderplockningsskydd
Om föraren lutar sig mot räcket vinklas det utåt med tio centimeter. Föraren kommer åt hyllan bättre och orderplockningen underlättas.

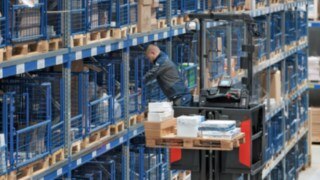

Pall att gå på
Pallen skyddas mot att tippa eller glida av. Föraren kan därför ställa sig på den och plocka gods med bibehållen säkerhet.
Red Warning Lines
Belysningslösningen Red Warning Lines ökar säkerheten runt om trucken. Belysningslösningen Red Warning Lines projicerar röda säkerhetslinjer på golvet för att se till att fotgängare håller ett tillräckligt stort avstånd till trucken.

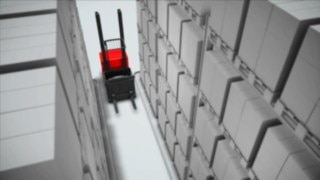

Aisle Safety Assistant
Stödsystemet reagerar på definierade hinder i hyllan, på golvet eller i taket och begränsar truckfunktioner som hastighet och lyfthöjd specifikt på dessa ställen. Trucken identifierar sin position i mycket smala gångar med hjälp av RFID-taggar eller streckkodsetiketter. För att undvika eventuella kollisionsrisker.

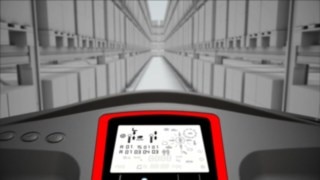

Lagernavigering
Trucken tar emot körorder från lagerhanteringssystemet. Trucken registrerar positionen i lagret med hjälp av streckkodsetiketter eller RFID-taggar och mäter den aktuella lyfthöjden. Med dessa uppgifter styr trucken själv till önskad pallplats. Föraren behöver bara sköta körningen.
Batteribyte på sidan
Möjligheten att ta ut batterierna åt sidan på rullager förkortar bytestiden, vilket är praktiskt vid flerskiftsarbete.
