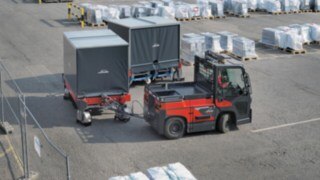

Oförstörbara och mångsidiga utomhus
Med robust konstruktion och stora utomhusdäck är dragtågsläpen LT16 Ch/BMh den perfekta lösningen för lasttransporter ute. De är konstruerade för långa avstånd och klarar även de svåraste markförhållandena. Tack vare den robusta tvåaxelskonstruktionen kan dragtågen transportera upp till 1,6 ton tunga laster. Släpen finns tillgängliga i två varianter: Ch-ram med gafflar och BMh-ram med justerbara mellanstag. Båda varianterna är utrustade med en hydraulisk lyftfunktion. Med båda släpen kan olika lasttyper transporteras på motsvarande trallor, till exempel lastpallar, gallerboxar eller större kollin. Tillvalet tröghetsbromsar möjliggör maximal effekt till och med på branta underlag.
Egenskaper
säkerhet
För att säkra transportgodset är LT16 Ch/BMh utrustade med en startspärr. Den förhindrar att användare sätter dragtåget i rörelse med sänkt lastram. Under körningen är släpets sänkmekanism inaktiverad. Varje lastram har ett mekaniskt lastlås för att säkert hålla lasten på plats under körningen. Ramarna är utrustade med robusta superelastiska hjul (SE-hjul) med en diameter på 368 mm och en bredd på 115 mm. De dämpar skakningar och vibrationer och säkerställer att LT16 Ch/BMh också klarar stora ojämnheter och gropar i golvet. Tillvalet tröghetsbromsar möjliggör säker drift på branta sluttningar. Utrustningstillval för belysning och väderskydd ger extra säkerhet och skydd.
- Startspärr när lastramarna är nedsänkta
- Inaktiverad sänkmekanism under körning
- Mekaniskt lastlås för säker fasthållning
- Stora, robusta SE-hjul för användning utomhus
- Tillvalet tröghetsbromsar för branta sluttningar
Ergonomi
De ergonomiska egenskaperna för LT16 Ch/BMh möjliggör en lasthantering med maximal komfort. Lastning och lossning av lastramen på marknivå avlastar användaren och sänker risken för fysiska obehag på grund av upprepade lyft och sänkningar av lasten. Lastramen låses automatiskt efter inskjutningen, upplåsningen förs till ergonomisk höjd och kan bekvämt utlösas med foten. Särskilt när upplåsning görs ofta minimeras belastningen på användaren. Dragtågets Ch-ram har en ergonomisk utkastmekanism som trycker bort lasten från gaffelryggen så snart användaren utlöser låsningen per pedal.
- Lastning och lossning av släp på marknivå
- Automatisk låsning av lastramen
- Upplåsning kan bekvämt utföras med foten
- Ch-ram med ergonomisk utkastmekanism
Manövrering
Tack vare släpets mekaniska fyrhjulsstyrning kan LT16 Ch/BMh styras ytterst precis. Därför kännetecknas dragtågen av liten vändcirkel, spårsäkerhet och vältstabilitet. Särskilt tidsbesparande är den automatiska lyftfunktionen: Om föraren stiger in i dragfordonet lyfts lastramarna för transporten automatiskt. När föraren lämnar fordonet sänks ramarna igen. För flexibel och bekväm lastning kan BMh-ramar lastas och lossas från båda sidor. Mellanstagen kan förskjutas för att transportera olika stora laster med en ram. Detta är också möjligt på Ch-ramarna tack vare de justerbara gafflarna. Tillvalen anslutningsslangar med kran gör att släpen kan separeras från dragfordonet även i lyft tillstånd.
- Precis styrning tack vare fyrhjulsstyrning
- Automatisk lyftning och sänkning av lastramen
- BMh-ramar: Lastning och lossning från båda sidor
- Som tillval kan släp separeras i lyft tillstånd
Service
LT16 Ch/BMh är optimerade för tillförlitlighet och lågt underhållsbehov. Släpets enkla ramutformning innehåller ett fåtal komponenter vilket minimerar servicebehovet och håller underhållskostnaderna låga. Släpens tvåaxelskonstruktion är lätt tillgänglig för serviceteknikern. Dragstångs- och kopplingssystemet är så gott som slitagefritt. Dessutom kan släpens och dragmaskinens underhållsintervall synkroniseras och driftstopp därmed kan minskas.
- Samtidigt underhåll av släp och dragmaskin
- Enkel ramform med få komponenter
- Enkel åtkomst för snabba servicearbeten
- Så gott som slitagefria komponenter
Filmer och foton
Teknisk data
Model | Lyftkapacitet/last | Lyft | Lyftfunktion | Totallängd | Totalbredd |
---|---|---|---|---|---|
LT16-BMh | 1,6 (t) | - (mm) | - | - (mm) | - (mm) |
LT16-Ch | 1,6 (t) | 80 (mm) | Hydraulisk | 4218 (mm) | 1540 (mm) |
Tillval
-
Väderskydd
-
Belysning baktill
-
Roterande lampa
-
Tröghetsbroms
-
Stänkskärm
-
Ljusa däck
-
Ytterligare lyfthöjd
-
Genomgångsskydd
-
Ökad nyttolast
-
Anslutningsslang med kran
-
Trolleys
-
Logistic Train Controller
Väderskydd
För Ch- och BMh-ramar finns ett presenningstak som kan dras över ramarna. På Ch-ramarna kan det öppnas från en sida, på BMh-ramarna på båda sidorna.
Belysning baktill
Ett set med LED-bakljus med fyra funktioner (blinkers, backljus, bromsljus, varselljus) med magnethållare och två lampor finns tillgängliga. Höljet i klart glas är vattentätt och certifierat enligt e4 och ISO 1724.
Roterande lampa
En blinkande lampa kan monteras på släpet som varningslampa, så att dragtåget syns även i mörker.
Tröghetsbroms
Mekaniskt bromssystem tillsammans med en trumbroms, för rampkörningar och särskilt sluttande sträckor. Detta garanterar säker körning, även med maximal last.

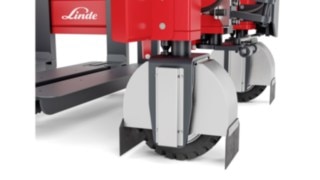

Stänkskärm
För att undvika föroreningar i de lokaler som körs igenom kan däcken utrustas med en stänkskärm.
Ljusa däck
Ramarna är som standard utrustade med mörka SE-hjul för tung last (368x115). Som tillval finns det också ljusa, icke-kritande hjul.
Ytterligare lyfthöjd
Släpens standardlyfthöjd är 80 mm. För speciella tillämpningar kan ramarna levereras med en lyfthöjd på 115 mm.
Genomgångsskydd
Utrymmet mellan ramarna kan säkras med ett säkerhetsband, för att förhindra att någon stiger över släpdragstången. Bandet kan även eftermonteras.
Ökad nyttolast
Det finns en möjlighet att öka Ch-ramens nyttolast till fyra ton.
Anslutningsslang med kran
Om kranen stängs i lyft tillstånd förblir ramen lyft, för att separera dragfordonet utan ansträngning.

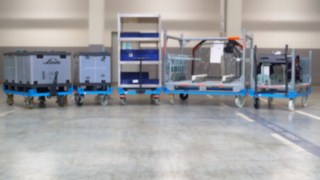

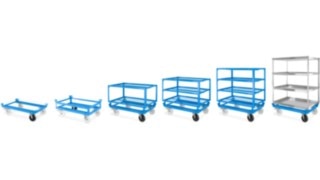

Trolleys
För alla dragtågsmodeller erbjuder Linde trallor i många utföranden för olika laster. De kan till exempel utrustas med modulära hylltillsatser.
Logistic Train Controller
Ledningssystemet till dragtågen koordinerar körningarna och visar föraren den optimala rutten. Programvarans instrumentpanel visar all viktig information överskådligt och gör analyser för processoptimering möjliga.
